PRODUCT CAPACITY

      工业物联网实训平台提供三层架构的软硬件资源，包括：设备层、平台层、应用层，为相关教学提供配套的教学、实验、实训资源。所有硬件和教学资源全部开源开放，提供线上线下教学，微课视频等教学资源，让教学更轻松，项目开发更容易，售后服务更便捷。

• 设备层：

      工业物联网实训平台设备层主要包含五个单元：工业主控监控单元、工业滑台加工单元、车间环境监控单元、工业原料传送单元、厂区环境监测单元。

    工业主控监控单元：

      实训平台提供完整的主控监控单元，包括：工控主机、工控PLC、远程IO模块、HMI工控屏、高清球机、CAN网关；所有工业组件采用可拆卸式安装，预留接线接口和编程接口。

    工业滑台加工单元：

      滑台加工单元，基于步进电机的滑台结构，实现工件模拟位移加工；在加工过程中，通过行程、限位、原点传感器，实现对滑台位置的感知和限定；通过激光测距、红外测温、编码测度等，对工件进行生产加工实时监测。

    车间环境监控单元：

      车间环境监控单元，主要用以对生产车间的工作环境进行是感知和控制；监控单元采用有线传感网络的通信方式，保证实时性和可靠性。

    工业原料传送单元：

      工业原料传送单元以直流电机传送带为核心，能够模拟工件原材料在传送带上运动的情况和状态；在运动过程中，通过颜色传感器、接近开关、光电反射等数字量IO输出型传感器对原材料的材质、数量等进行实时监控；通过热敏电阻、霍尔电流传感器等模拟量输出型传感器对传送带系统的运行情况进行监控。

    厂区环境监测单元：

      厂区环境监测基于无线技术，构建无线传感网络。基于无线传感网络技术和传感器技术，无线节点将传感器测量的厂区环境的数据发回实训平台；通过云推送服务，将物联网数据发到云端，实现云端存储和远程读取。

• 平台层：

      智能制造实训平台平台层基于工业互联云平台技术，提供数据的处理、运维、计算和决策，包括三大单元：工业互联云平台、多协议工业网通、高性能边缘计算。

    工业互联云平台：

      实训平台提供基于工业互联云平台技术的智云物联数据中间件平台，支持海量工业数据的接入、分类存储、数据决策、数据分析及数据挖掘。

    多协议工业网通：

      实训平台内置多网协议网关服务，为工业异构网络提供认证服务、数据接入、地址解析、数据推送和网络配置等服务，通过MQTT数据服务与工业互联云平台通信。

    高性能边缘计算：

    实训平台集成高性能NPU AI计算单元，能够在本地运行神经网络模型，提供机器视觉等AI人工智能算法应用。

• 应用层：

      智能制造实训平台应用层提供丰富的互联网和大数据应用，支持远程异地使用，包括三大单元：可视化运维应用、工业互联网应用、大数据分析应用。

    可视化运维应用：

      采用H5可视化图表进行生产数据的直观展现和控制，能够实时进行数据的更新和预警。

    工业互联网应用：

      基于工业互联网新思维设计的工业互联网应用。

    大数据分析应用：

      基于工业云平台存储的海量工业数据，通过大数据分析和推断，为管理人员提供生产依据，为运维人员提供早期的预警和预测。

    课程资源：

      智能制造实训平台提供企业级教材和相关教学资源，能够完成工业自动化控制、物联网应用技术、机器视觉技术、物联网通信技术、物联网综合设计等课程的实验和实训需求。

产品特性

PRODUCT FEATURES

• 工业互联网之框架

      智能制造实训平台采用全新的工业互联网四层架构设计，将物联网、人工智能、大数据、移动应用等技术应用到传统生产制造过程中。

• 物联网通信

      实训平台提供多协议网关实现各种异构网络的互联互通，并最终与工业云平台进行数据交互。网关内置智联网多网协议网关服务，通过MQTT数据服务与工业互联云平台通信。针对工业现场的不同应用场景，不仅支持PLC、Modbus、RS485、RS232、profinet等传统有线网络的数据接入，同时可接入ZigBee、LoRa、NB-IoT、Wi-Fi、LTE等无线传感网数据，为异构网络提供认证服务、数据接入、地址解析、数据推送和网络配置等服务。

      支持智慧云轻量级物联网通信协议，不仅支持PLC、Modbus、RS485、RS232、Ethernet等传统有线网络的数据接入，同时可接入ZigBee、LoRa、NB-IoT、Wi-Fi、LTE等无线传感网数据，提供传感网与互联网云数据中心的接入服务，能够容纳多种协议标准，同时支持多达1000+个节点的接入；

      提供本地数据消息推送即时通讯协议，支持用户应用的本地服务的探测，能够实现内外网服务的自动切换功能（在外地通过外网对设备进行远程控制，在内网自动切换到内网本地控制）；

      支持多客户端的同时接入，能够实现消息的同步更新与传输（当设备状态发生改变，多个客户端能够同步更新设备状态；某个客户端控制设备状态发生变化，其他客户端也会同时收到消息更新设备状态）；

      支持项目ID/KEY设置，可以二维码扫描自动录入，提供数据中心的服务接入，包含数据推送服务和数据存储服务，可以自定义数据中心服务地址，提供多网协议网关配置工具；

      集成工业云中间件服务，提供工业网络数据解析服务，长短地址缓存服务，MQTT推送服务，提供基于JSON格式的通信数据包服务，配置服务提供内外网数据切换，二维码添加ID/KEY授权。

• 工业云平台

      实训平台提供基于工业互联云平台技术的智云物联数据中间件平台，支持海量工业数据的接入、分类存储、数据决策、数据分析及数据挖掘，主要软件功能模块包括：消息推送、数据存储、数据分析、触发逻辑、应用数据、位置服务、短信通知、视频传输等。

      消息推送：提供传感实时数据、执行控制命令、地理位置信息、SMS短信消息等数据消息实时连接推送服务

      数据存储：提供数据云服务，支持查询历史传感器数据，通过可视化图表/曲线/仪表来展示

      触发逻辑：编辑复杂的控制逻辑，可以实现：数据更新、设备状态查询、定时硬件系统控制、定时发送短消息、根据各种变量触发某个复杂控制策略实现系统复杂控制等等开放

      应用数据：提供私有的数据库使用权限，实现多客户端间共享的私有数据进行存储、查询和使用

      摄像监控：支持摄像头视频采集、拍照、录制，可以远程控制云台转动，实现摄像头360度移动侦测

      GPS/GSM：提供GPS位置定位服务，GSM短信通知服务

开放接口：底层硬件数据接口及上层数据服务接口完全开放

• 可视化应用

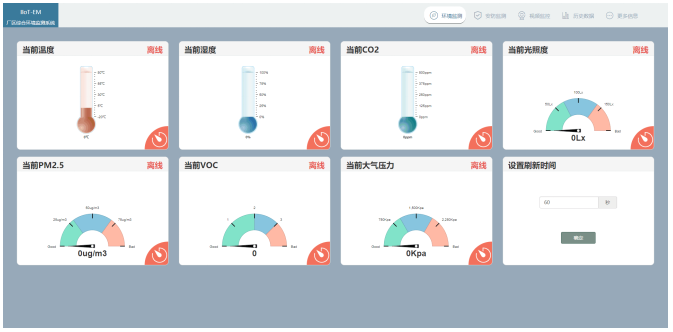

      实训平台采用最新的H5可视化应用技术，实现工厂全局数据的监控和管理。基于工业云平台，可视化应用可以进行直观的图表进行动态的数据展示和实时更新，同时支持远程异地进行监控和管理。

      同时工业云平台海量存储的工业历史数据为大数据分析和决策提供了充分了数据，为智能生产和柔性生产提供参考依据。

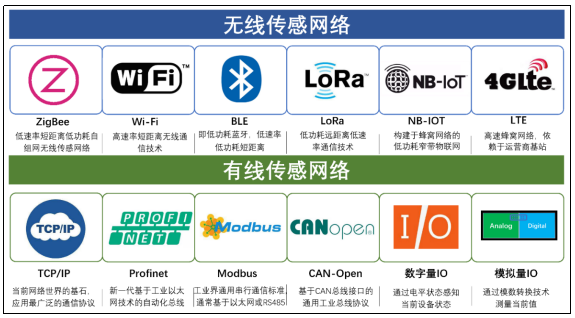

• 有线无线异构组网

      工业物联网实训平台是一个真正的物联网实训平台，其在通信方式上，既有传统的无线传感网络组网通信，又有工业有线传感网络通信；是一个多种异构网络混合组网的实训平台。

• 无线传感网络

      工业物联网实训平台支持ZigBee、WiFi、BLE三种短距离无线通信技术和LoRa、NB-IOT、LTE 3种长距离无线传感网络通信技术，实训平台可同时使用其中一种或数种无线传感网络进行组网通信。

• 无线传感网络

      工业物联网实训平台使用了TCP/IP、profinet、CAN-Open、MODBUS、数字量IO、模拟量IO共六种工业有线传感网络通信技术。

产品应用

PRODUCT APPLICATION

      云计算、大数据、物联网、移动互联网和新一代人工智能技术为代表的新兴互联网技术，正在变成新的工业底座，成为工业技术的一部分。工业互联网技术是融合了这些新兴互联网技术，将在各个行业广泛应用，并逐步打造新的工业形态。工业互联网应用将工业数据延伸到互联网，让生产制造与市场和消费者直接对接，由此导致产业模式、制造模式和商业模式的重塑。

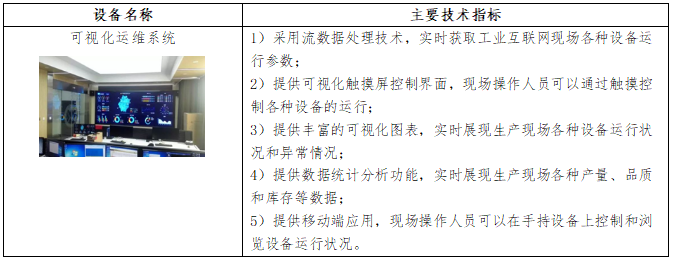

• 可视化运维

      实训平台提供可视化的监控大屏，通过工业互联网平台将生产现场的数据进行实时大屏展示和故障及时预警。

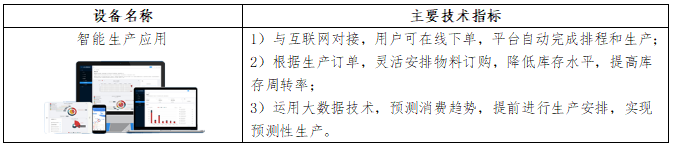

• 互联网应用

      实训平台基于移动互联网应用技术，市场与生产直接对接，催生更多更新的商业应用和商业创新。

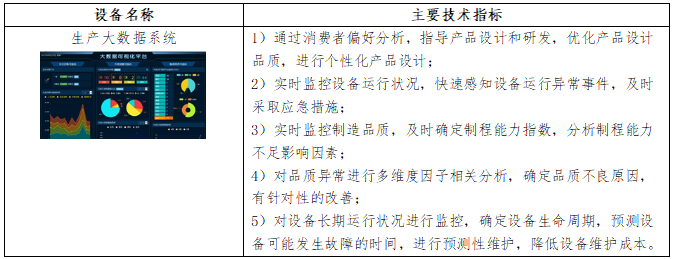

• 大数据分析

      实训平台源源不断的获取工厂实时数据，并存储到工业互联网平台，结合大数据技术进行数据分析和挖掘，为生产决策、故障预警、生产报表提供依据。

案例介绍

CASE INTRODUCED

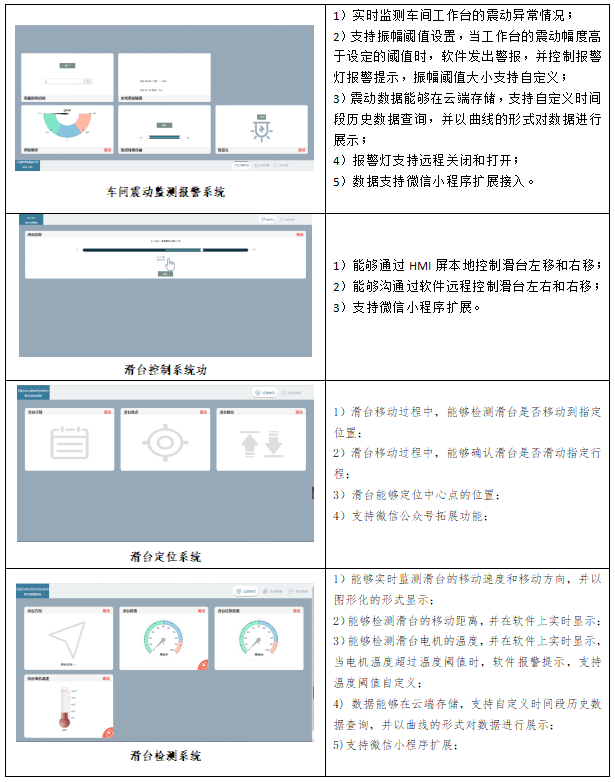

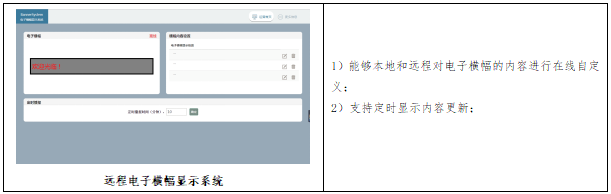

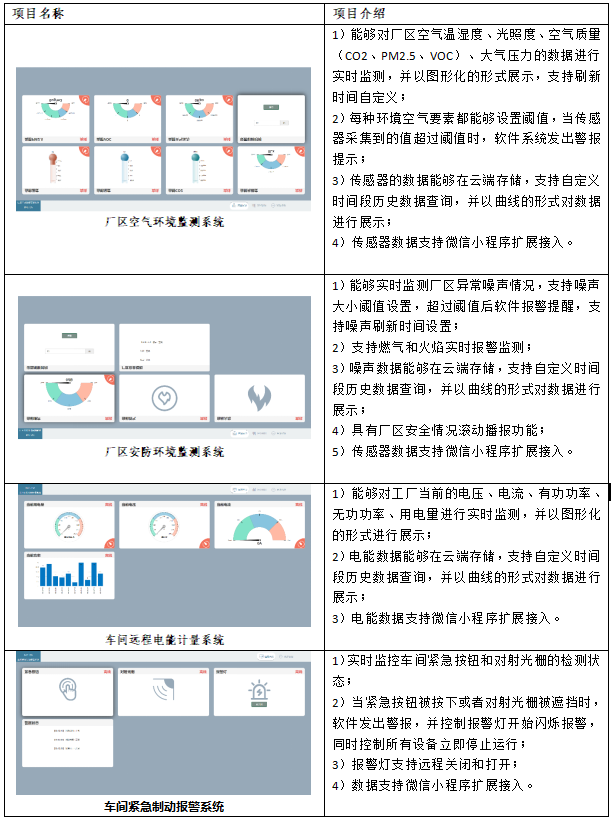

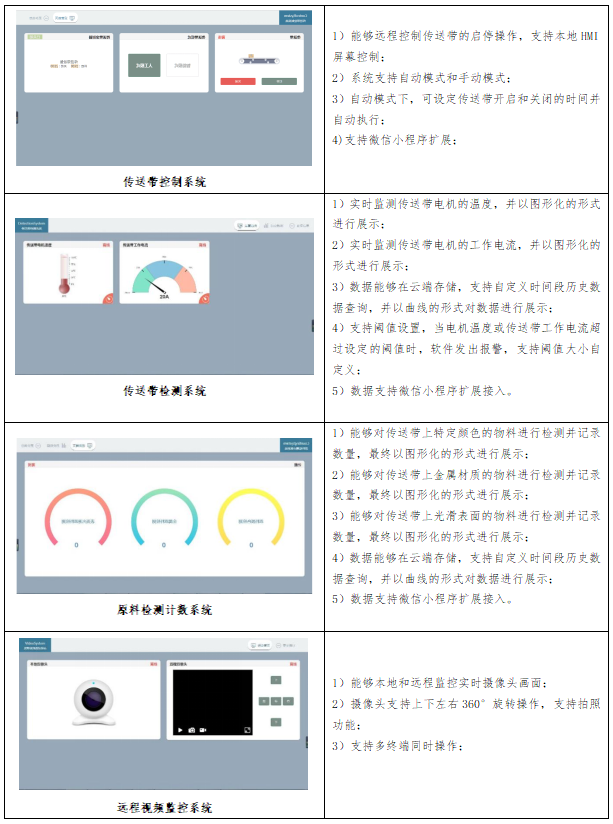

      工业物联网实训项目以实际工业互联应用项目为切入角度，讲述项目的开发流程、实施方法、专业知识点等，让学生真正熟悉实际工业场景，从而得到能力的提升。工业物联网实训项目包含13个基础项目案例和4个综合项目案例，项目内容设计上以当前常见场景及典型场景为主，由浅及深，层层递进。可让学生更好地掌握工业物联网项目应用软件设计的具体实施细节，获得工业物联网应用软件的统筹和开发能力。

基础项目案例

      工业物联网实训平台可完成以下基础项目案例的开发实训：
